Como Calcular o Tempo de Jateamento e a Cobertura da Superfície
Pare de estimar o tempo de jateamento.
Use a calculadora abaixo para determinar o tempo exato ou o número de passadas necessárias para atingir a taxa de cobertura desejada, sem jateamento excessivo.
Nas operações de shot peening e jateamento, alcançar a taxa de cobertura correta é essencial.
Se a cobertura for muito baixa, algumas áreas da superfície permanecem sem tratamento e se tornam pontos frágeis.
Se a cobertura for muito alta, a peça pode ser processada em excesso, desperdiçando tempo, abrasivo e energia.
O objetivo desta calculadora é simples:
Determinar o tempo de jateamento ou o número de passadas necessárias para atingir a taxa de cobertura desejada, sem jatear a peça em excesso.
Esta ferramenta pode ser usada tanto em operações de shot peening quanto em processos de preparação de superfície.
O que é a taxa de cobertura no shot peening?
A taxa de cobertura representa a porcentagem de uma superfície que foi impactada pelo menos uma vez por partículas abrasivas.
Por exemplo:
- 40% de cobertura significa que apenas 40% da superfície foi impactada pelas partículas de granalha.
- 100% de cobertura significa que todos os pontos da superfície receberam pelo menos um impacto. A norma oficial considera que 98% pode ser classificado como 100%, pois, matematicamente, 100% não é alcançável.
- 150% de cobertura significa que o tempo de jateamento necessário para atingir 100% foi alcançado, com a adição de 50% desse tempo.
Na prática, atingir exatamente 100% de cobertura é matematicamente impossível. Por esse motivo, a maioria das normas industriais considera 98% de cobertura como cobertura total.
A taxa de cobertura é um parâmetro crítico em setores como:
- Aeroespacial
- Automotivo
- Energia
- Indústria pesada
porque influencia diretamente a resistência à fadiga e a durabilidade dos componentes.
Por que a taxa de cobertura é importante
Garantindo a eficácia do processo
Se a cobertura for muito baixa — por exemplo, abaixo de 90% — algumas áreas da superfície permanecem sem tratamento.
Mesmo que a maior parte da superfície tenha sido submetida ao shot peening, trincas ou falhas por fadiga podem começar nas zonas não tratadas.
Atingir a cobertura total garante que toda a superfície se beneficie das tensões compressivas geradas pelo shot peening.
Evitando o jateamento excessivo
More blasting is not always better. Excessive coverage can lead to:
- Longer processing time
- Higher abrasive consumption
- Increased production costs
- Possible surface deformation
The objective is therefore to reach the required coverage with the minimum blasting time
Garantindo a repetibilidade do processo
A taxa de cobertura é frequentemente definida por normas industriais, como:
- SAE J442
- SAE J443
Requisitos NadcapSer capaz de calcular e controlar a cobertura garante que o processo possa ser reproduzido de forma consistente na produção.
Como funciona a calculadora de taxa de cobertura
A calculadora determina o tempo de jateamento ou o número de passadas necessárias para atingir uma taxa de cobertura desejada.
O princípio se baseia na medição da cobertura obtida durante um ciclo curto de jateamento e, em seguida, no cálculo do tempo total necessário para atingir a cobertura desejada.
Em outras palavras, uma vez conhecida a cobertura inicial para um curto tempo de exposição, a calculadora pode prever o tempo necessário para alcançar a cobertura final.
Isso evita tentativas e erros e ajuda a prevenir o jateamento excessivo.
Exemplo prático
Suponha que a cobertura-alvo exigida pelo processo seja de 97%. Esse nível de cobertura é quase impossível de avaliar visualmente, e é por isso que a calculadora pode ajudar. Em vez de jatear a peça por um longo período e esperar alcançar o resultado correto, o operador realiza um teste de jateamento muito curto. Esse teste é intencionalmente curto para que a cobertura permaneça baixa e fácil de avaliar.
Exemplo:
- Após um curto tempo de jateamento, a cobertura medida é de 40%.
- Usando a calculadora, você insere:
A cobertura obtida durante uma unidade de tempo (40%)
A cobertura-alvo (97%) - A calculadora determinará:
O tempo total de jateamento necessário
Ou o número de passadas necessárias
Essa abordagem garante que a cobertura exigida seja alcançada sem tempo de jateamento ou consumo de abrasivo desnecessários.
Cálculo inverso
A ferramenta também pode funcionar no sentido inverso.
Se você já conhece:
- O tempo de jateamento
- O número de passadas aplicadas
a calculadora pode estimar a taxa de cobertura esperada. Isso a torna útil para:
- Verificação do processo
- Solução de problemas na produção
- Otimização do processo
Como a taxa de cobertura é calculada
A fórmula teórica usada para estimar a taxa de cobertura é: Cn = 100 × (1 − (1 − C1)ⁿ)
Onde:
- Cn = taxa de cobertura esperada
- C1 = cobertura obtida durante uma unidade de tempo ou uma etapa de jateamento
- n = número de ciclos de jateamento ou unidades de tempo
Exemplo de cálculo de cobertura
Imagine que, após um minuto de jateamento, a cobertura medida seja de 40%.
Usando a fórmula após dois ciclos de jateamento:
Cn = 100 × (1 − (1 − 0,4)²) = 64%
Para atingir 98% de cobertura, que é considerada cobertura total, o tempo de jateamento deve ser multiplicado.
Neste exemplo, são necessários aproximadamente 8 ciclos de jateamento para atingir a cobertura total.
E quanto à cobertura acima de 100%?
Algumas especificações exigem 130% ou 150% de cobertura. Isso não pode ser medido visualmente nem calculado diretamente. Na prática, isso significa multiplicar o tempo necessário para atingir a cobertura total (98%).
Por exemplo:
Tempo para cobertura total: 8 minutos
- 30% de cobertura → 8 × 1,3 = 10,4 minutos
- 50% de cobertura → 8 × 1,5 = 12 minutos
Esse método garante que a superfície receba múltiplos impactos, evitando o processamento excessivo desnecessário.
Aplicações típicas do cálculo da taxa de cobertura
O cálculo da taxa de cobertura é útil em várias aplicações de jateamento:

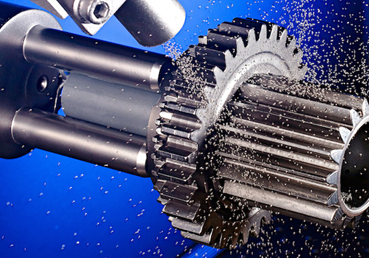

- Shot peening : garantir a cobertura completa é essencial para gerar tensões residuais compressivas uniformes e melhorar a resistência à fadiga.
- Preparação de superfície : durante as operações de limpeza, a cobertura adequada garante que ferrugem, carepa ou contaminantes sejam removidos de forma eficiente.
Em ambos os casos, o objetivo é o mesmo: Alcançar a cobertura necessária com máxima eficiência e o mínimo tempo de jateamento.
